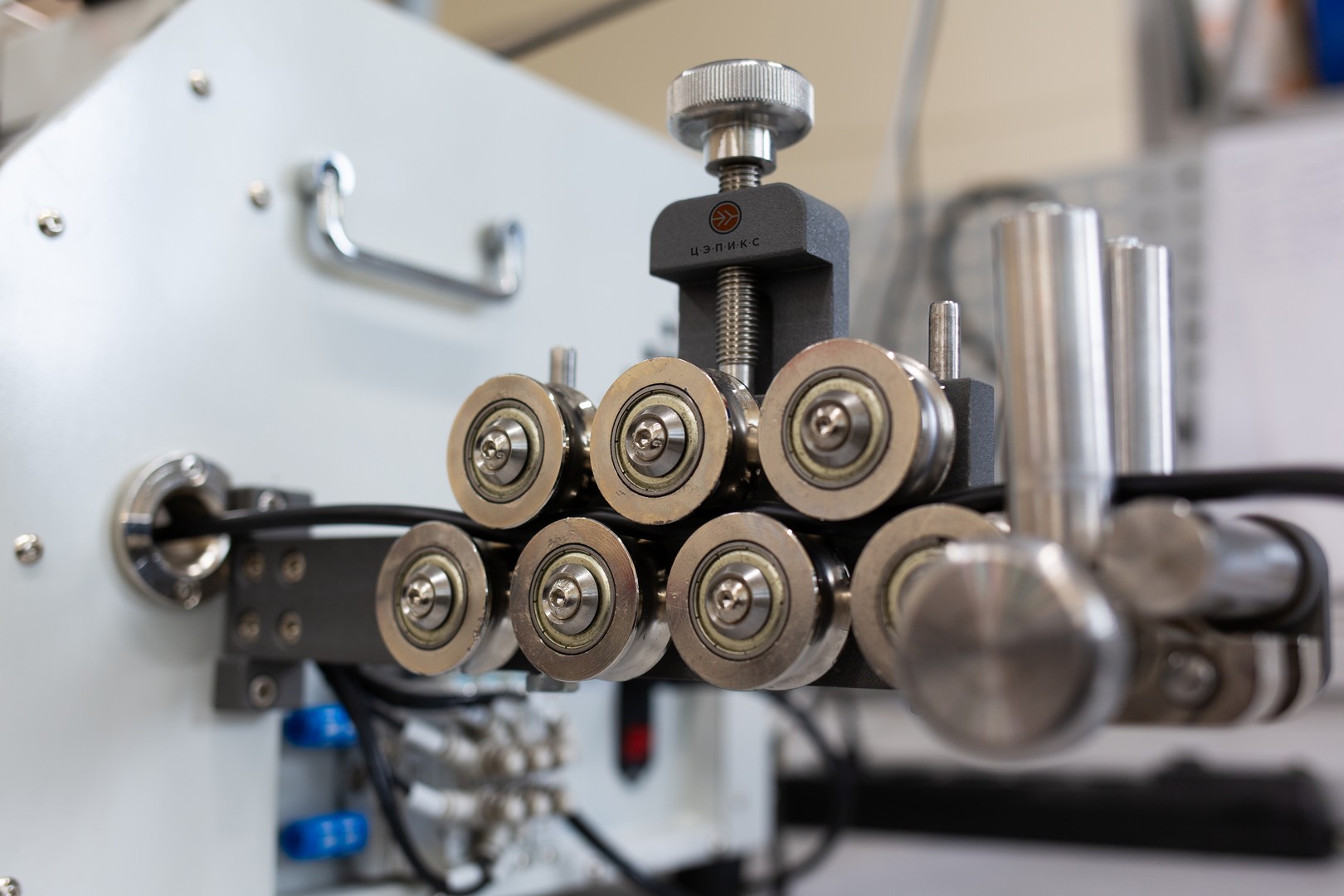

        Нарезка и разделка провода, кабеля, шлейфа
        Является одной из основных операций, выполняемых компанией ЦЭПИКС, поскольку нарезка в размер - единственная операция, которая нужна для каждого изделия.

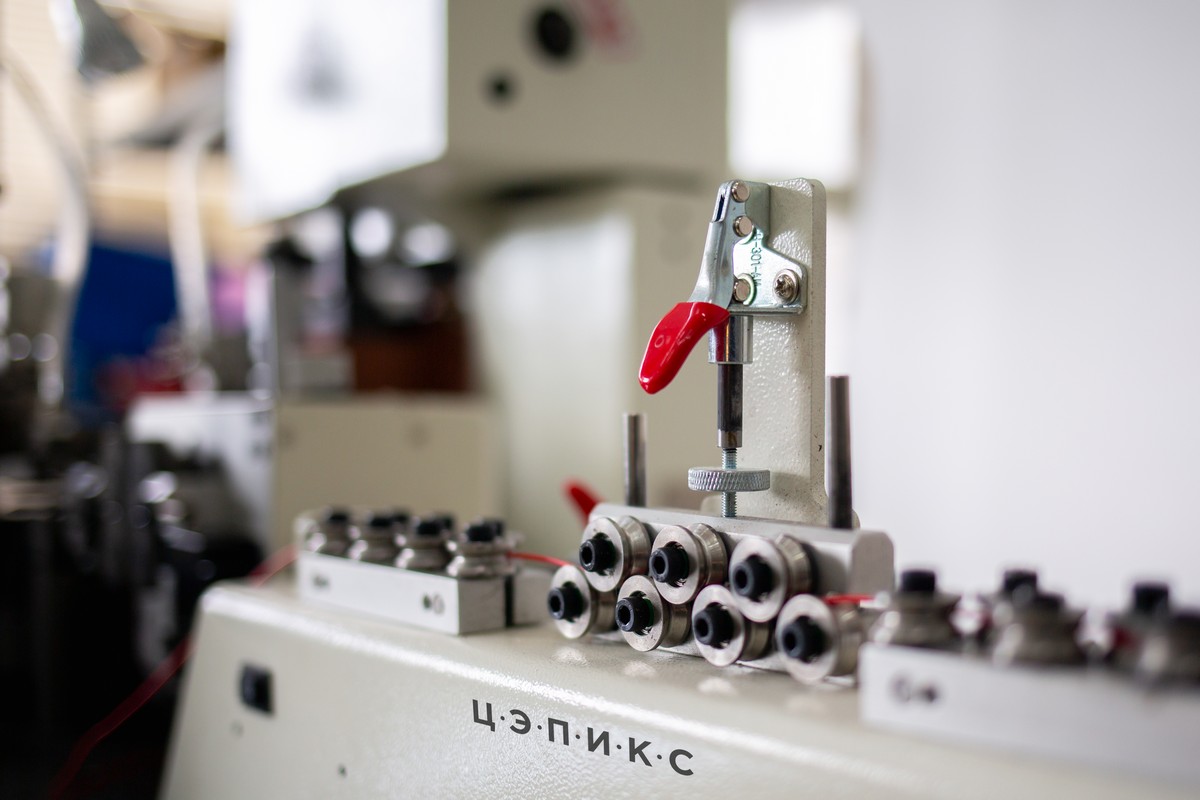

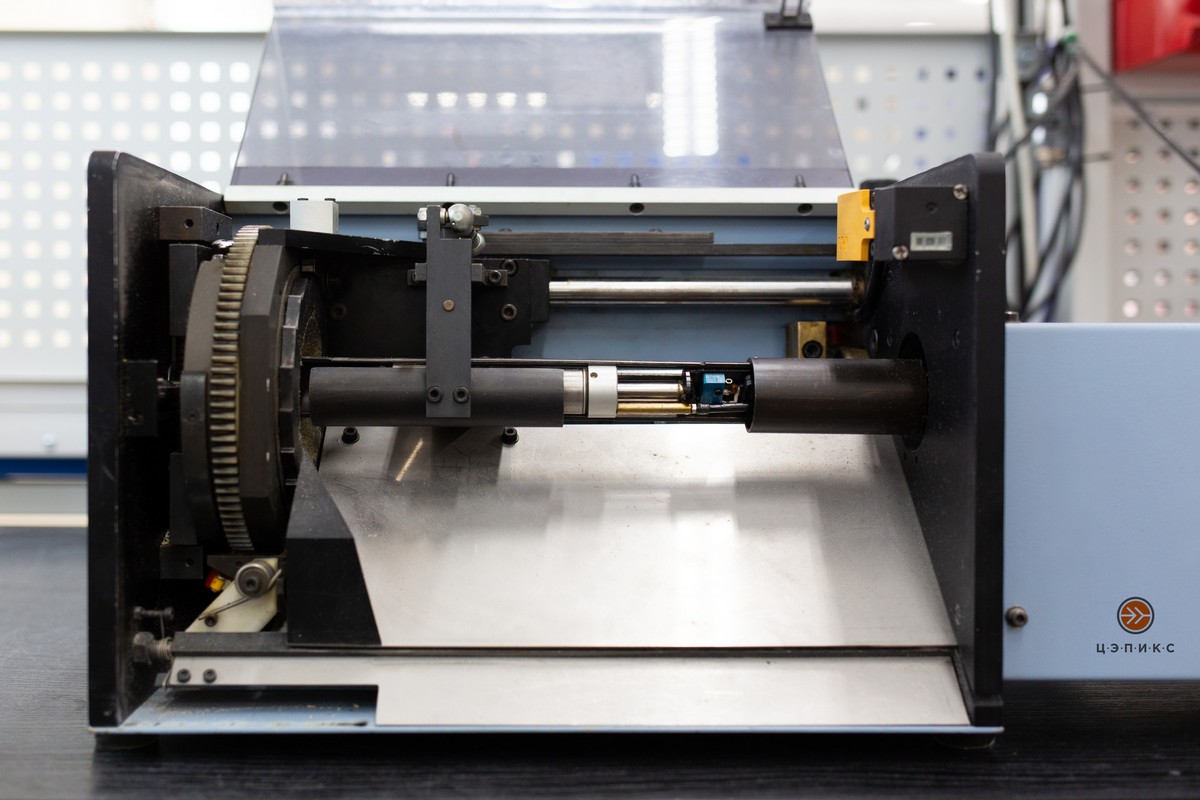

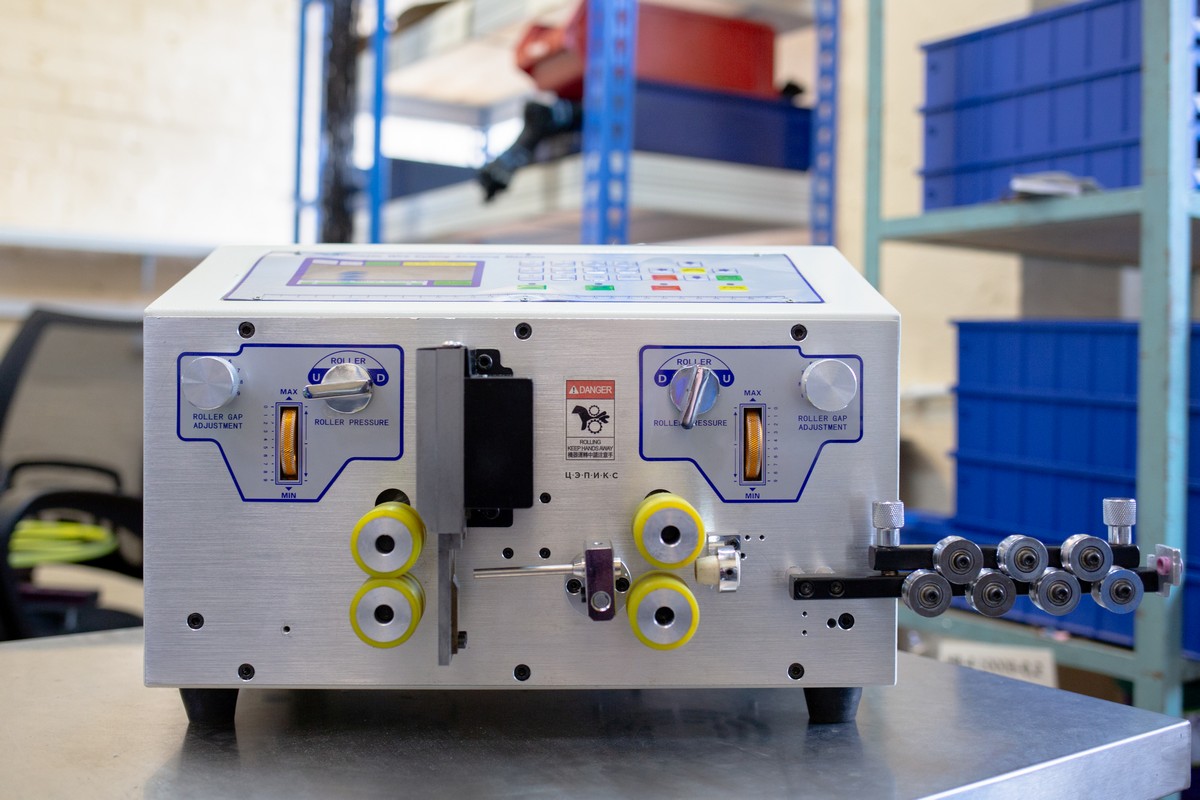

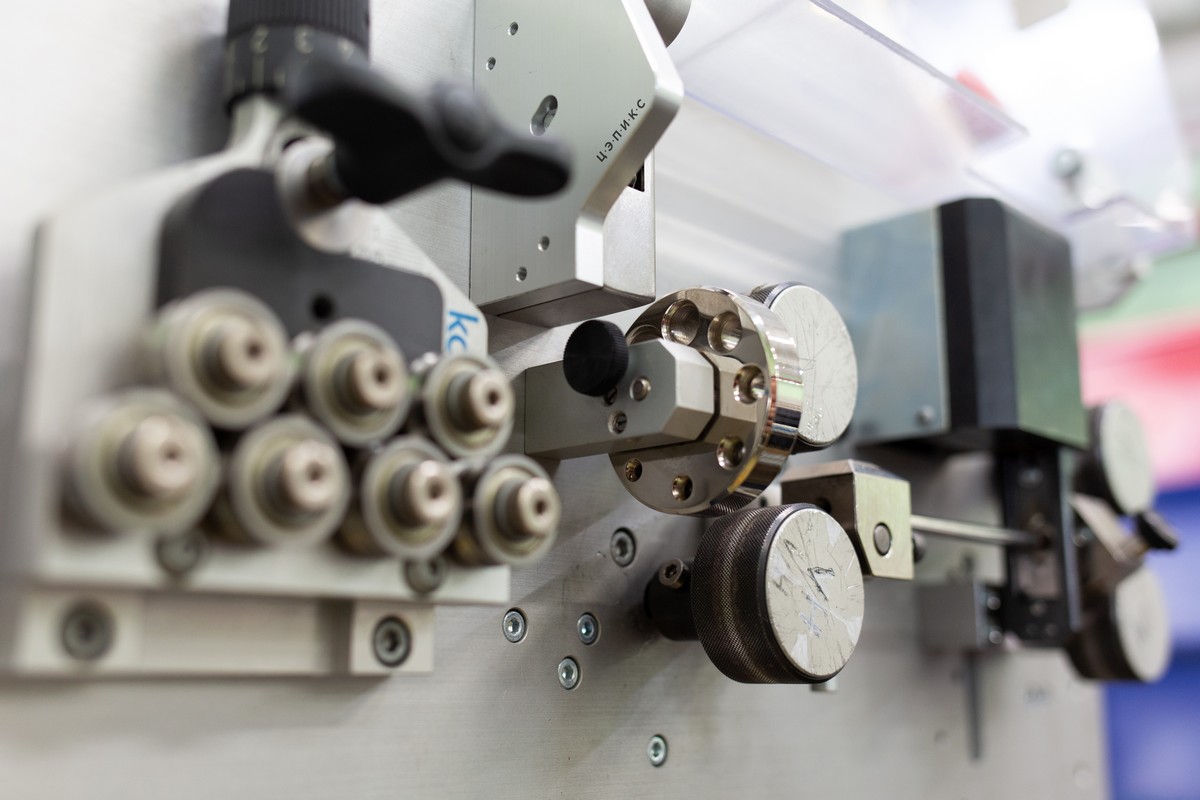

        Нарезка проводов и их зачистка – основные и первоочередные технологические операции при любой обработке кабеля.

        Каким бы способом ни производилась установка наконечника на жилы, какой бы тип контакта ни использовался (пайка, обжим, винтовые или пружинные клеммы), любая работа с кабелем начинается с его резки в размер и зачистки. Нарезать нужно как тонкий одножильный проводок сечением 0,08 см, так и толстый кабель на 100 проводников диаметром до 10 см.

        В зависимости от типа применяемого соединителя может быть необходима зачистка провода с полным или неполным снятием изоляции, с полным на одном уровне и неполным на другом (в многослойных кабелях), а также может применяться контактный прокол, вообще не требующий предварительной зачистки. Этот способ называют технологией IDC и используют в основном при изготовлении слаботочных сборок кабелей в виде плоских шлейфов в цифровой аппаратуре.

        То, как выполняется операция нарезки, зависит от количества нарезок и типа материала, который нужно нарезать. Если нужно сделать опытную партию количеством несколько штук, нарезка может быть ручной (с помощью измерительного инструмента и кусачек) непосредственно на том же рабочем месте, где производится вязка жгутов.

        Для партий от 10-ти и более штук целесообразно применить оборудование. Для этого существуют машины для резки провода тонкого сечения (0,08 – 0,5 мм2), среднего (0,5 – 3 мм2), а также для резки толстых проводов или кабелей (до 6 мм2).

        Конечно, вне зависимости от объема партии, качественно перерезать жилы большого сечения или многожильные кабели возможно только на оборудовании. В особенности это касается бронированных и коаксиальных кабелей, проводников с повышенной жесткостью, с многослойной изоляцией и так далее. В таких случаях, как правило, требуется многопозиционная резка и соответствующая зачистка кабеля. А после зачистки, например, может быть удобно тут же произвести опрессовку или лужение проводов. То есть, как и при жгутовании, операции тесно связаны и переходят одна в другую. Поэтому их рационально выполнять «с одной установки» и, разумеется, на производстве, располагающем необходимым оборудованием для ВСЕХ операций.

        Иногда, кабель или провод нарезать на машине мало, для установки в разъем нужна более тщательная разнообразная подготовка:

        • Снятие нескольких слоев изоляции (коаксиальный кабель).
        • Утолщение кабеля для плотной вставки в корпус разъема.
        • Автоматическое снятие изоляции на длину до 20 см с одной стороны (например, на сетевом кабеле).
        • Разделка проводников в кабеле на разную длину.
        • Снятие изоляции нагретыми ножами. Термостриппер.

        ООО «Центр Электротехнической Продукции и Кабельных Сборок» имеет многолетний опыт самых различных работ с проводниковыми материалами, высококвалифицированный персонал и все необходимые технологии. Нарезка и зачистка кабеля производится у нас на немецком оборудовании Komax и Schleuniger, что обеспечивает высочайшую точность операций. Кроме того, также специализированными приборами в нашей лаборатории проверяется качество готовой продукции, выдаются протоколы испытаний изоляции высоким напряжением, значения переходных сопротивлений в контактах и многих других электрических и механических параметров.
