Ключевое оборудование для автоматического нанесения кабельных наконечников.

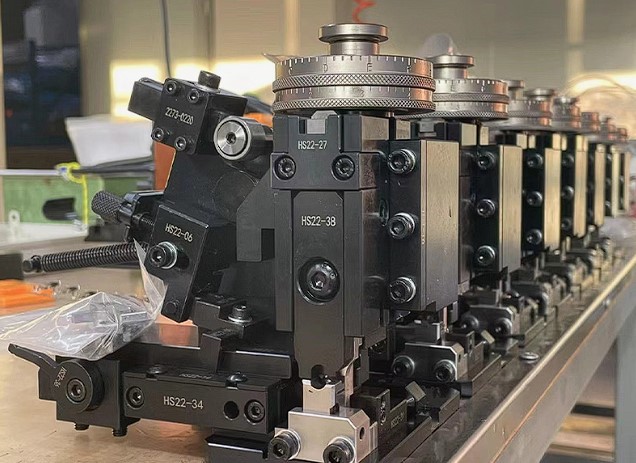

Аппликаторы — точность и скорость в каждой операции
Аппликаторы являются важнейшим оборудованием в производственном процессе ЦЭПиКС. Эти высокоточные устройства обеспечивают автоматическое нанесение различных типов кабельных наконечников, контактных соединений и защитных элементов на проводники. Благодаря использованию современных аппликаторов мы достигаем максимальной точности, повторяемости и производительности при выполнении сложных технологических операций.
Что такое аппликаторы
Аппликатор — это специализированное оборудование, предназначенное для автоматического или полуавтоматического нанесения различных компонентов на кабельные изделия. Устройство захватывает наконечник, контакт или другой элемент и точно устанавливает его на подготовленный конец провода или кабеля.
Основные функции аппликаторов
Наши аппликаторы выполняют широкий спектр операций:
- Автоматический захват и позиционирование — точное размещение наконечников и контактов
- Контроль усилия обжима — обеспечение оптимального контакта без повреждения проводника
- Визуальный контроль качества — система проверки правильности установки
- Работа с различными типами наконечников — круглые, плоские, изолированные и неизолированные
- Интеграция с другими производственными линиями — seamless взаимодействие в едином производственном процессе
Преимущества использования аппликаторов
Применение современных аппликаторов дает значительные преимущества:
- Высокая точность позиционирования — допуски ±0,1 мм обеспечивают безупречное качество
- Стабильность параметров — каждая операция повторяется с одинаковым результатом
- Повышенная производительность — скорость до нескольких сотен операций в час
- Минимальный брак — автоматизация исключает человеческий фактор
- Гибкость настройки — быстрая переналадка под различные типы изделий
- Контроль качества в реальном времени — автоматическое выявление дефектов
Технические характеристики оборудования
Наши аппликаторы соответствуют самым высоким стандартам:
- Диапазон сечений — от 0,13 мм² до 50 мм²
- Типы наконечников — IDC, кольцевые, вилочные, плоские, круглые
- Скорость работы — до 600 операций в час
- Точность позиционирования — ±0,1 мм
- Система контроля усилия — регулируемое давление обжима
- Интерфейсы управления — сенсорные панели, программное обеспечение
Применение в производстве
Аппликаторы ЦЭПиКС задействованы в следующих процессах:
- Производство автомобильных жгутов — нанесение массовых и сигнальных наконечников
- Сборка кабельных сборок для бытовой техники — установка стандартных контактных соединений
- Изготовление телекоммуникационных кабелей — точное позиционирование специализированных наконечников
- Производство промышленных кабельных систем — работа с крупносечными проводами
Интеграция в производственный процесс
Аппликаторы полностью интегрированы в нашу производственную систему:
- Автоматическая подача материалов — бесперебойное снабжение наконечниками
- Системы трассировки — контроль каждой операции
- Статистический анализ — мониторинг качества и производительности
- Удаленное обслуживание — диагностика и настройка через сеть
Обслуживание и техническая поддержка
Наши специалисты обеспечивают:
- Регулярное техническое обслуживание — профилактика и настройка оборудования
- Калибровку и проверку точности — ежемесячный контроль параметров
- Обучение персонала — повышение квалификации операторов
- Быстрое реагирование на неисправности — минимальное время простоя
Совместимость с международными стандартами
Используемое оборудование соответствует требованиям:
- ISO 9001 — система менеджмента качества
- ISO 14001 — экологические стандарты
- Отраслевые стандарты — UL, CE, RoHS
- Требования автомобильной промышленности — ISO/TS 16949
Будущее развитие
Мы постоянно совершенствуем наши производственные мощности, модернизируя оборудование и внедряя новые технологии. Планируется:
- Расширение парка аппликаторов — увеличение производственных мощностей
- Внедрение ИИ-систем — предиктивная аналитика и самообучение
- Интеграция IoT — полная цифровизация производственного процесса
Современные аппликаторы ЦЭПиКС — это гарантия высокого качества, точности и надежности каждой кабельной сборки. Наше оборудование работает на опережение, обеспечивая безупречный результат.
Наши аппликаторы и типы кабельных наконечников
| № | № Аппликатора | Производитель | 1 контакт/наконечник | 2 контакт/наконечник | 3 контакт/наконечник | 4 контакт/наконечник | 5 контакт/наконечник |
|---|---|---|---|---|---|---|---|
| 1 | 2 | ATE (Россия) | 964284-2 | ||||
| 2 | 3 | ATE (Россия) | PHU (Connfly) | ||||
| 3 | 4 | ATE (Россия) | STK7 | ||||
| 4 | 5 | Molex (USA) | 050079-8000 | SSH-003T-P0.2 | DF14 | 506418041 | |
| 5 | 6 | ATE (Россия) | STK7 | ||||
| 6 | 7 | HATKO (Turkey) | STK7 RP LEGRAN | ||||
| 7 | 8 | HATKO (Turkey) | STK7 | ||||
| 8 | 22 | HATKO (Turkey) | STK7 | ||||
| 9 | 25 | SONA (Китай) | 8527 ("Копир" Россия) | КДПА757461 004/44 | 8525 ("Копир" Россия) | ||
| 10 | 26 | SONA (Китай) | 200096-0201 | ||||
| 11 | 44 | SONA (Китай) | 1/02497-03/44 ("Копир" Россия) | 1/02497-04/44 ("Копир" Россия) | 1/02505-03/44 ("Копир" Россия) | 1/02505-04/44 ("Копир" Россия) | |
| 12 | 55 | INARCA (Italy) | 8628 ("Копир" Россия) | ||||
| 13 | 56 | INARCA (Italy) | 1/02497-01/44 ("Копир" Россия) | 1/02497-02/44 ("Копир" Россия) | 1/02505-01/44 ("Копир" Россия) | 1/02505-02/44 ("Копир" Россия) | 41274 |
| 14 | 57 | INARCA (Italy) | 8529 ("Копир" Россия) | КДПА 008/44 | |||
| 15 | 58 | INARCA (Italy) | 8536 ("Копир" Россия) | ||||
| 16 | 71 | SONA (Китай) | Ф.57.732.099-1/44 ("Копир" Россия) | ||||
| 17 | 72 | INARCA (Italy) | Ф.57.732.099-1/44 ("Копир" Россия) | 2108-3724-390 | 94030-4020 | ||
| 18 | 74 | AMP tyco (Switzerland) | 962883 | 776492 | 638078 | SVF-61T-P2.0 | |
| 19 | 75 | AMP tyco (Switzerland) | СЦНК 685169.002 | MFA | 33012-2002 Molex | 638078 | 1060-16-0122 |
| 20 | 81 | Molex (USA) | Micro-Fit | 43030-0002 | GT-M | 505431 (Molex) | |
| 21 | 84 | Shleuniger (Switzerland) | HU (Connfly) | SXAM | 105300-2200 | 105300-1200 | GT-M |
| 22 | 85 | Shleuniger (Switzerland) | CHU (Connfly) | CHU MAO | SXH | SPH | SXH-001T-P0.6 (JST) |
| 23 | 86 | Shleuniger (Switzerland) | PHU (Connfly) | PHU VHR (Connfly) | SVH-21.T-P1.1 | SSF-21T-P1.4 | SVA-41T-P1 |
| 24 | 87 | Shleuniger (Switzerland) | MU (Connfly) | BLS2 | SPHD-01T-P0.5 (JST) | A 2002 TE | MDU (L-KLS1-XA1-2.00-T) |
| 25 | 88 | Shleuniger (Switzerland) | BLS (Connfly) | 1123343-1 (Tyco) | 15542381 (Delphi) | IPS-13065T-01A-T | SWPR-001T-P025 (JST) |
| 26 | 95 | AMP tyco (Switzerland) | 794606-1 | 200096-0101 (Molex) | 8454-01 | ||
| 27 | 99 | INARCA (Italy) | 10415201 (Inarca) | ||||
| 28 | 100 | INARCA (Italy) | 11335201 | ||||
| 29 | 101 | INARCA (Italy) | 8526 ("Копир" Россия) | ||||
| 30 | 102 | TE Connectivity (Switzerland) | 1-280530-2 "ТЕ" | ||||
| 31 | 110 | AMP tyco (Switzerland) | 638635 | ||||
| 32 | 180 | MECAL (Italy) | SXA-001T-P0.6 | CHU (Connfly) | |||
| 33 | 181 | SOVTEST-ATE (Россия) | CHU (Connfly) | ||||
| 34 | 200 | AMP tyco (Switzerland) | Mini-Fit | SSF-21T-1-P1.4 (JST) | 45750-1211 (Molex) | 964284-2 | SSM-21T-P1.4 |
| 35 | 201 | Molex (USA) | 940306980 | ||||
| 36 | 202 | MECAL (Italy) | GT-FT | 50802-8000 | DF18 | ||
| 37 | 203 | Molex (USA) | 0850-0113 | 8560101 | 0856-0109 (Molex) | ||
| 38 | N1 | TE Connectivity (Switzerland) | 62223-2 (TE) | ||||
| 39 | N2 | TE Connectivity (Switzerland) | 62223-2 (TE) | ||||
| 40 | BN1 | MAKFIL System (Italy) | Mini-Fit | ||||
| 41 | CM-600 | SOVTEST-ATE (Россия) | 1/02497-02/44 ("Копир" Россия) | 1/02497-03/44 ("Копир" Россия) | |||
| 42 | SM-600 | PROVOD-CABEL (Россия-China) | 1/02497-01/44 ("Копир" Россия) | 1/02497-02/44 ("Копир" Россия) | |||
| 43 | rent/аренда | AMP tyco (Switzerland) | 90119-0111 | 001602-0087 | |||
| 44 | KS-s | Россия-China | 1123343-1 | PHU VHR (Connfly) | |||
| 45 | KS-s1 | Россия-China | HU (Connfly) | SZH-002T-P0.5 | CHU (Connfly) | SVH-001T-P0.6 | SVH-21.T-P1.1 |
| 46 | KS-s2 | Россия-China | 2824040-1 | 776492 | 282109 | 1-968855 | T6211-SVF-61T |
| 47 | KS-s3 | Россия-China | 50079-8000 | SSH-003T-P0.2 | L-KLS1-XL1-1.2S-T | ||
| 48 | KS-s4 | Россия-China | SZH-002T-P0.5 | ||||
| 49 | KS-s5 | Россия-China | 1062-12-0122 | 1060-12-0122 | |||
| 50 | KS-s6 | Россия-China | Mini-Fit | PHU VHR (Connfly) | |||
| 51 | KS-s7 | Россия-China | Micro-Fit | ||||
| 52 | KS-s8 | Россия-China | 776492 | 638078 | |||
| 53 | KS-s9 | Россия-China | 105300-2200 | 201447-1300 | |||
| 54 | KS-s10 | Россия-China | 282404-1 | AH-6212-1.5-0.8 | 106016-0122 | 106220-0122 | 173631-1 |
| 55 | KS-s11 | Россия-China | SSH-003T-P0.2-H (JST) | ||||
| 55 | KS R2/N1 | Россия-China | CHU (Connfly) | ||||
| 55 | KS R2/N2 | Россия-China | 1123343-1 | ||||
| 55 | KS R2/N3 | Россия-China | Micro-Fit | ||||
| 55 | KS R2/N4 | Россия-China | PHU (Connfly) | ||||
| 56 | Пресс KS-95T | Россия-China | ПМ 10-6(КВТ) | ТМЛ 10-5-5(КВТ) |
Пресс KS-4S Россия-China
| № | контакт/наконечник |
|---|---|
| 1 | РППИ-М 6.0-6.3 |
| 2 | РППИ-М 1.5-4.8 |
| 3 | НКИ 6.0-4 |
| 4 | НКИ(н) 1.5-4 |
| 5 | НШКИ 1.5-12 |
| 6 | RVL-1.25-H |
| 7 | RF-F-408P |
| 8 | VFSKHV 4.0-6.0 |
Пресс EC-65 GLW GmbH (Germany)
| № | контакт/наконечник |
|---|---|
| 1 | ВНКИ-2.5 |
| 2 | ВНКИ-1.5-4 |
| 3 | (Phoenix Contact) 1.5/M4 |
| 4 | C-SCFFI-1.5/6.3 |
| 5 | C-SCFFI-2.5/6.3 |
| 6 | НКИ 1.5-3 |
| 7 | НКИ 2.5-5 |
| 8 | НВИ 1.5-3 |
| 9 | ПМ 2.5-6 |
| 10 | РППИ М-1.5-6.3 |
| 11 | РФИ М(Н) 1.5-7-0.8 |
| 12 | РФИ М(Н) 2.5-6.3 |
| 13 | RVL 1.25-4 |
| 14 | FNG S6S-2.5 |
| 15 | MDD 1.25 |
| 16 | FNGS4-2.5 |
| 17 | FNGS5-1 |
| 18 | FNGSPC-0.5 |
| 19 | FDFNY 1.25-250 |
| 20 | FDFD 1.25-187(8) |
| 21 | 19003-0040 |
| 22 | 19007-0021 |
| 23 | 19007-0001.1 |
| 24 | CPCI-1.5/2 |
| 25 | CRCI-1.5/M3 |
| 26 | CRCI-1.5/M4 |
| 27 | SVL-1.3/7 |
| 28 | SVL1-3.7 |
| 29 | RF-M3.5 |
| 30 | RKY-P12 |
| 31 | GKY-M4 |
| 32 | RF-F608P |
